Hướng Dẫn Chọn Đường Kính Ống Khí Nén Nhà Xưởng

Tóm tắt quy chuẩn:

Lựa chọn sai đường kính ống dẫn khí nén (quá nhỏ) sẽ gây ra hiện tượng sụt áp (Pressure Drop) nghiêm trọng, khiến máy nén khí phải chạy quá tải và lãng phí điện năng. Để chọn đúng kích thước (Phi 27, 34, 42, 60…), kỹ thuật viên cần dựa vào 2 yếu tố: Lưu lượng khí tối đa của hệ thống (m³/phút) và chiều dài tổng của tuyến ống. Đối với đường ống chính (Main header), vận tốc khí nén lý tưởng không được vượt quá 6 – 9 m/s. Ống hợp kim nhôm đang dần thay thế ống kẽm truyền thống nhờ hệ số ma sát thành ống thấp, không rỉ sét và dễ thi công.

Hệ thống đường ống được ví như “mạch máu” truyền tải năng lượng từ phòng máy nén khí trục vít đến tận các thiết bị sử dụng cuối trong nhà xưởng.

Nhiều chủ đầu tư sẵn sàng bỏ ra hàng trăm triệu đồng mua máy nén khí xịn, nhưng lại tiết kiệm vài triệu đồng để lắp đường ống quá nhỏ. Kết quả là áp suất tại buồng máy đạt 8 bar, nhưng tại xưởng chỉ còn 6 bar. Bài viết này cung cấp bảng tra cứu chuẩn xác nhất giúp bạn triệt tiêu hoàn toàn tổn thất này.

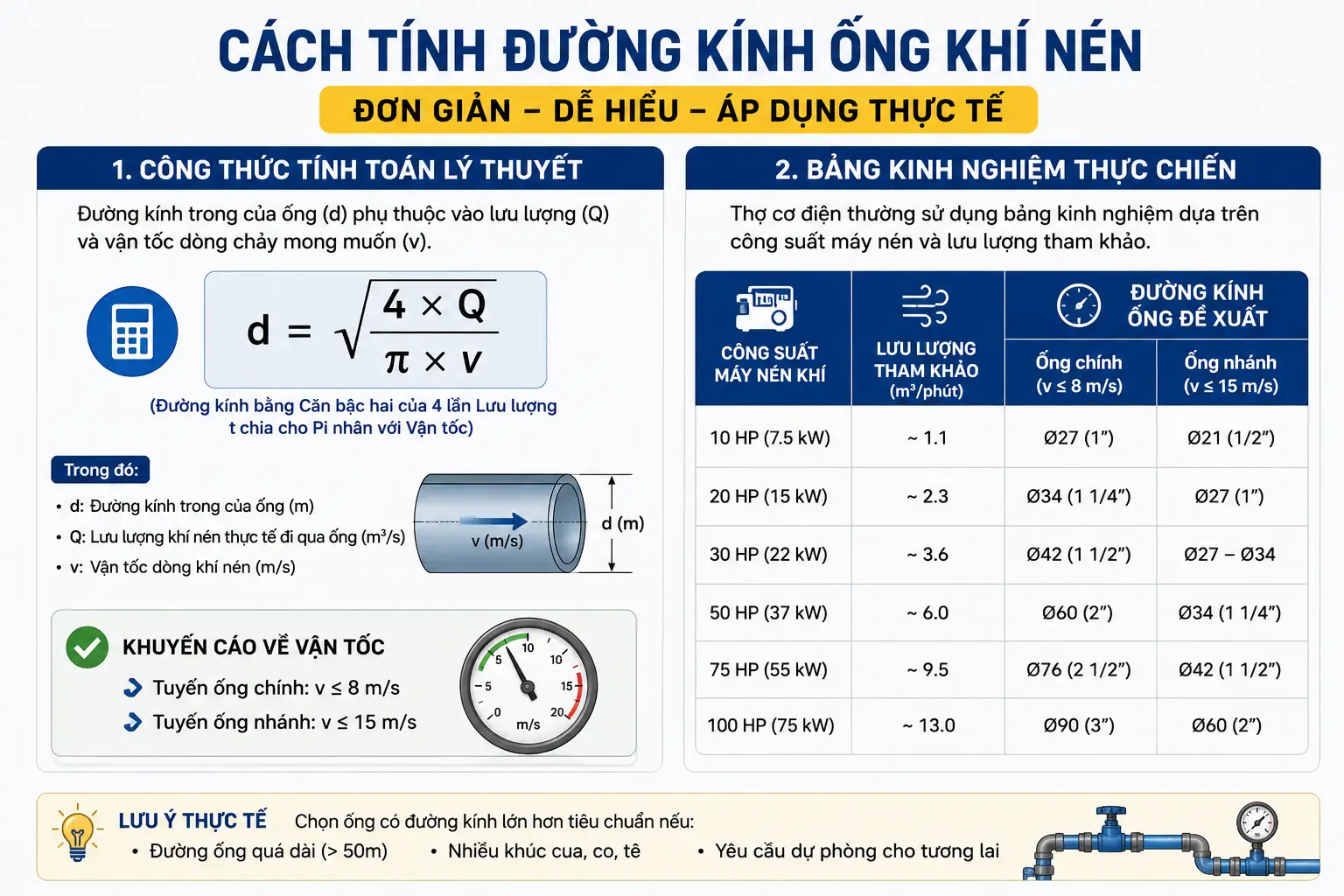

1. Công Thức Tính Toán Đường Kính Ống Lý Thuyết

Trong kỹ thuật thủy khí động lực học, đường kính trong của ống (d) phụ thuộc vào lưu lượng thể tích (Q) và vận tốc dòng chảy mong muốn (v). Công thức cơ bản được biểu diễn như sau:

d = √ (4 × Q) / (π × v)

(Đường kính bằng Căn bậc hai của 4 lần Lưu lượng chia cho Pi nhân với Vận tốc)

Trong đó:

• d: Đường kính trong của ống (m)

• Q: Lưu lượng khí nén thực tế đi qua ống (m³/s)

• v: Vận tốc dòng khí nén (m/s). Khuyến cáo thiết kế: Tuyến ống chính v ≤ 8 m/s; Tuyến ống nhánh v ≤ 15 m/s.

Tuy nhiên, trong thực tế thi công, thợ cơ điện thường không ngồi tính toán bằng công thức toán học phức tạp này, mà sẽ sử dụng Bảng kinh nghiệm thực chiến dựa trên công suất máy.

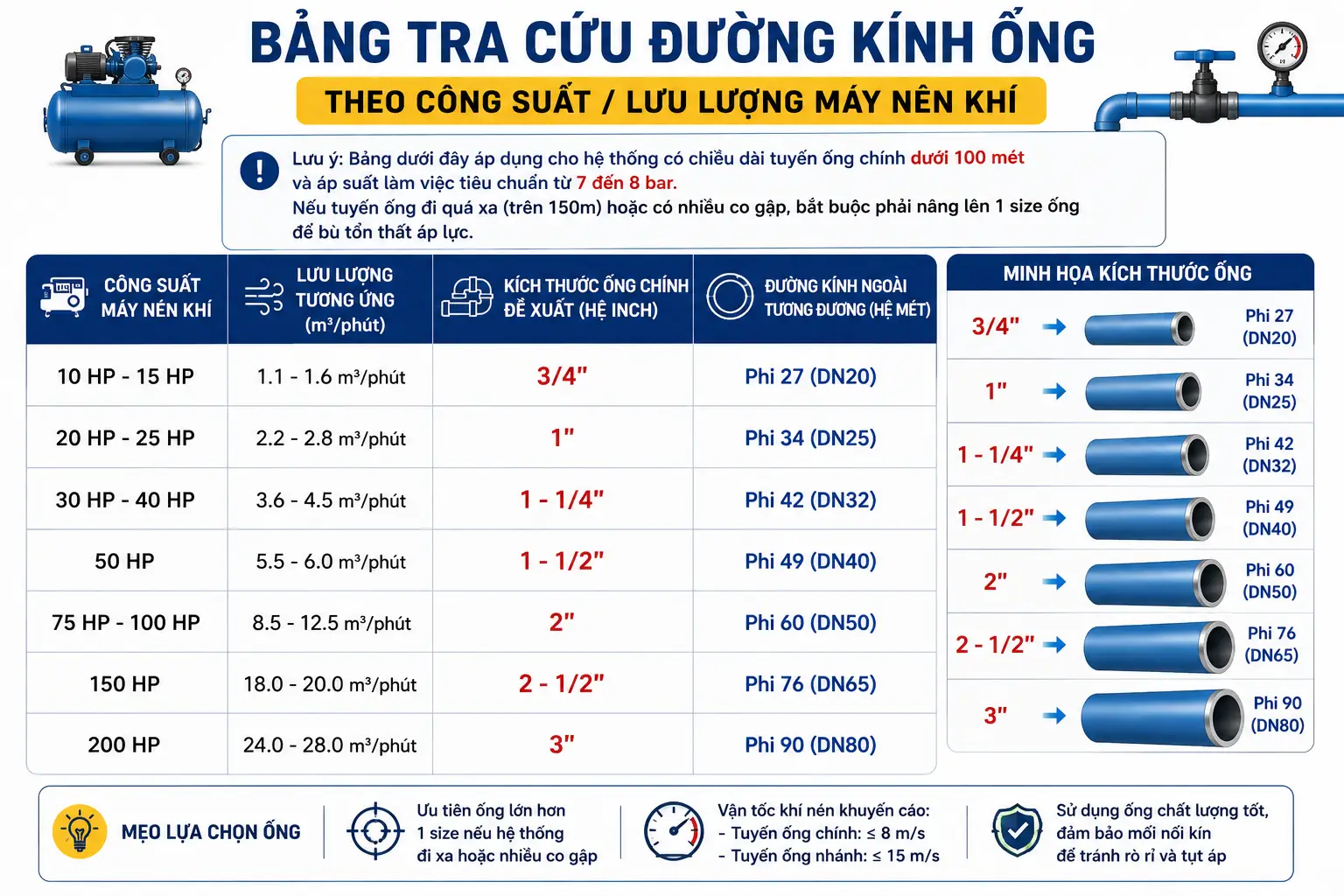

2. Bảng Tra Cứu Đường Kính Ống Theo Công Suất / Lưu Lượng

Lưu ý: Bảng dưới đây áp dụng cho hệ thống có chiều dài tuyến ống chính dưới 100 mét và áp suất làm việc tiêu chuẩn từ 7 đến 8 bar. Nếu tuyến ống đi quá xa (trên 150m) hoặc có nhiều co gập, bắt buộc phải nâng lên 1 size ống để bù tổn thất áp lực.

(Bạn có thể tham khảo thêm cách tính công suất máy nén khí trục vít để đối chiếu chính xác lưu lượng tổng của trạm)

3. Chọn Vật Liệu: Ống Nhôm Hợp Kim Hay Ống Thép Mạ Kẽm?

Sau khi chốt được kích thước ống, bước quan trọng tiếp theo trong quy trình lắp đặt đường ống khí nén là chọn vật liệu. Xu hướng xây dựng nhà máy hiện đại đang dần loại bỏ ống Kẽm ren để chuyển sang hệ thống ống Nhôm hợp kim.

Ống Thép Mạ Kẽm (Galvanized Steel)

• Ưu điểm: Giá thành vật tư rẻ, độ chịu va đập cơ học rất cao, quen thuộc với mọi thợ cơ khí.

• Nhược điểm: Nặng, thi công tiện ren mất rất nhiều thời gian. Điểm chí mạng là sau 1-2 năm sử dụng, lượng hơi nước ngưng tụ trong khí nén sẽ làm lớp kẽm bên trong bong tróc. Rỉ sét sẽ bong ra, bay theo đường khí phá hỏng các van điện từ và xy-lanh của dây chuyền máy móc. Bề mặt trong sần sùi cũng tạo ra lực cản lớn, tăng tổn thất áp suất (Pressure Drop).

Ống Nhôm Hợp Kim Tiêu Chuẩn Khí Nén (Aluminum Pipe)

• Ưu điểm: Bề mặt trong trơn nhẵn như kính, giúp giảm thiểu tối đa tổn thất ma sát dòng chảy. Vật liệu nhôm không bao giờ rỉ sét, đảm bảo độ tinh khiết tuyệt đối cho khí nén (rất phù hợp cho điện tử, dược phẩm, thực phẩm). Lắp ráp bằng khớp nối nhanh (Push-to-fit) giúp đẩy nhanh tiến độ thi công gấp 3 lần so với tiện ren ống kẽm.

• Nhược điểm: Giá thành đầu tư ban đầu cao hơn khoảng 20% – 30% so với ống kẽm.

Việc thiết kế cỡ ống phải được tính toán với tầm nhìn ít nhất 3 – 5 năm. Bạn nên mạnh dạn thiết kế đường ống chính lớn hơn 1 size so với nhu cầu hiện tại. Chi phí chênh lệch vật tư cho 1 size ống là rất nhỏ so với chi phí mua thêm máy nén khí mới hoặc chi phí tiền điện lãng phí do sụt áp hàng tháng gây ra.
