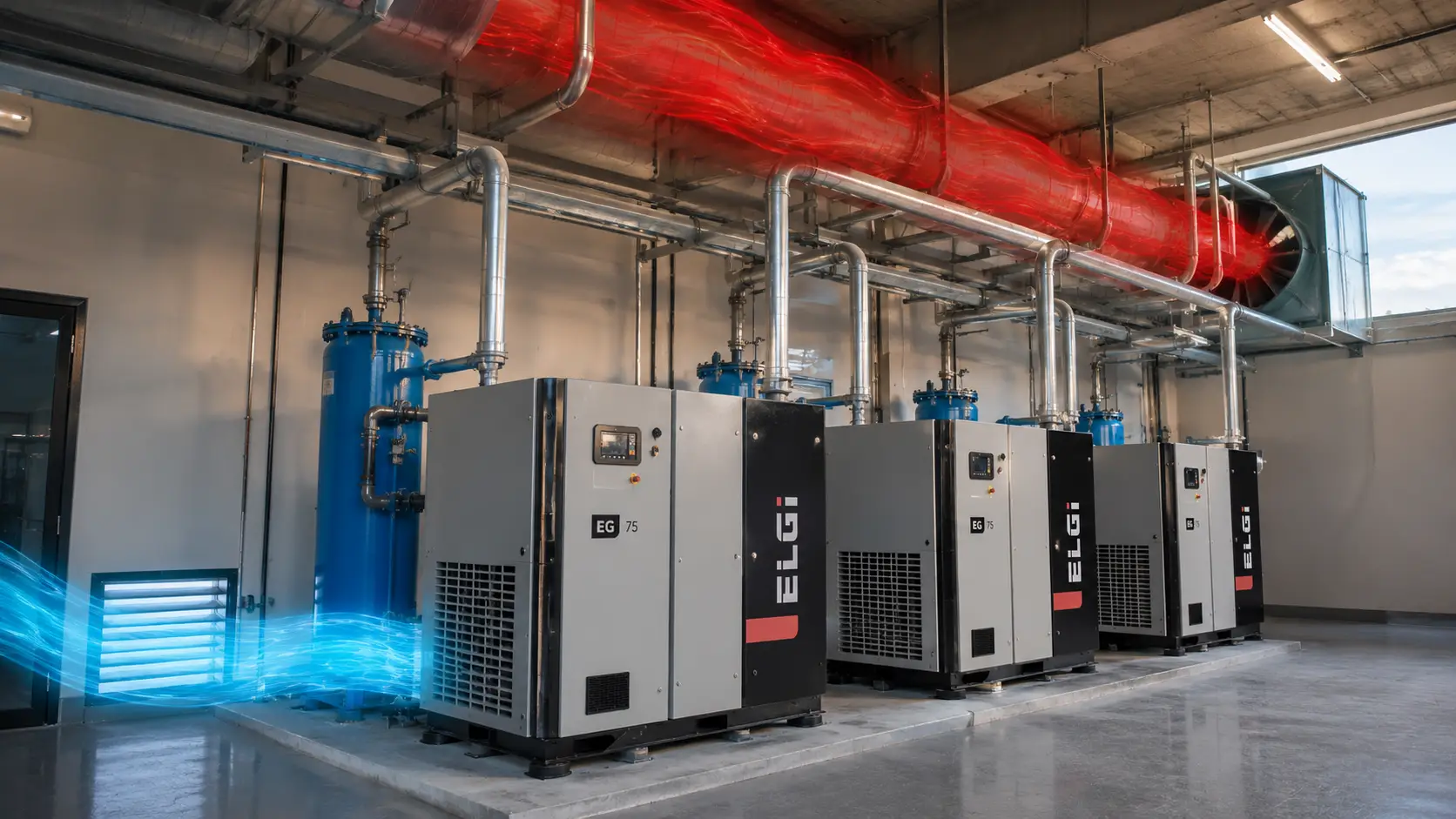

Tiêu chuẩn Thiết kế và Lắp đặt Phòng Máy nén khí

Chào anh em, những chủ doanh nghiệp, xưởng sản xuất và kỹ thuật viên đang trực tiếp vận hành hệ thống khí nén. Chúng tôi là chuyên gia kỹ thuật từ PSI Việt Nam, với hơn 10 năm kinh nghiệm lăn lộn lắp đặt và bảo trì các hệ thống máy nén khí công nghiệp lớn nhỏ. Tôi hiểu rằng, một phòng máy được thiết kế chuẩn không chỉ giúp máy chạy êm, ít hỏng vặt mà còn là yếu tố sống còn cho sự an toàn của cả nhà xưởng.

Nhiều anh em thường tặc lưỡi: “Ôi dào, cái máy nén khí cứ đặt vào chỗ nào trống là được, cắm điện là chạy”. Đây là quan niệm cực kỳ nguy hiểm. Một ca lắp đặt máy nén khí sai quy chuẩn có thể dẫn đến hỏng hóc cụm nén trị giá hàng trăm triệu, tốn thêm 20-30% tiền điện hàng tháng, hoặc tệ hơn là sự cố cháy nổ. Bài viết này không nói lý thuyết suông, tôi sẽ chia sẻ những tiêu chuẩn thực tế, ngắn gọn và dễ áp dụng nhất để anh em tự tin thiết kế một phòng máy an toàn, tối ưu chi phí.

Tại sao thiết kế phòng máy nén khí chuẩn lại quan trọng?

Trước khi đi vào chi tiết, anh em cần hiểu rõ 3 lợi ích cốt lõi của việc tuân thủ các tiêu chuẩn lắp đặt:

1. An toàn tuyệt đối: Khí nén là dạng năng lượng áp lực cao. Nếu lắp đặt sai, cháy nổ bình chứa khí hoặc chập điện là hoàn toàn có thể xảy ra. Thiết kế chuẩn giúp loại bỏ các nguy cơ này.

2. Tăng tuổi thọ thiết bị: Máy nén khí sinh nhiệt rất lớn. Nếu không gian bí bách, nhiệt độ tích tụ sẽ làm dầu bôi trơn máy nén khí mất đi viscosity (độ nhớt – độ đặc loãng của dầu), gây bó cứng cụm nén. Phòng máy chuẩn giúp máy “thở” tốt và hoạt động bền bỉ 10-15 năm.

3. Tiết kiệm chi phí vận hành: Máy được cấp gió mát, sạch sẽ hoạt động hiệu quả hơn, tiêu tốn ít điện năng hơn. Ngoài ra, không gian thoáng giúp kỹ thuật viên dễ dàng bảo trì, giảm Downtime (thời gian dừng máy) không đáng có.

Tiêu chuẩn 1: Lựa chọn vị trí lắp đặt máy nén khí tối ưu

Vị trí là yếu tố đầu tiên và quan trọng nhất. Nếu chọn sai vị trí, mọi biện pháp xử lý sau này đều rất tốn kém và kém hiệu quả.

1. Không gian thoáng đãng và sạch sẽ

Phòng máy nén khí không được là “nhà kho”. Nó cần một không gian riêng biệt, khô ráo. Máy nén khí hút một lượng lớn không khí để nén. Nếu không khí xung quanh quá nhiều bụi bẩn, lọc gió sẽ nhanh tắc, bụi đi vào cụm nén gây mài mòn trục vít. Nhiệt độ phòng máy nên duy trì dưới 40 độ C để đảm bảo hiệu suất tốt nhất.

2. Tránh xa các nguồn nhiệt và hóa chất

Nên đặt máy ở vị trí tránh ánh nắng trực tiếp của mặt trời. Đặc biệt tuyệt đối không lắp đặt máy nén khí gần các nguồn nhiệt lớn như lò hơi, lò sấy, hoặc khu vực có hóa chất ăn mòn bay hơi. Nhiệt độ cao làm giảm tuổi thọ dầu bôi trơn, hóa chất ăn mòn sẽ phá hủy đường ống và các linh kiện bên trong máy.

3. Đủ không gian để bảo trì

Đây là lỗi phổ biến nhất ở các xưởng nhỏ. Anh em thường kê máy sát vào góc tường để tiết kiệm diện tích. Tiêu chuẩn tối thiểu là khoảng cách từ máy đến tường và giữa các máy tối thiểu phải đạt từ 1m – 1.5m. Khoảng cách này đảm bảo không gian thoáng cho luồng gió tản nhiệt và giúp kỹ thuật viên dễ dàng thao tác khi thay dầu, thay lọc.

Tiêu chuẩn 2: Thiết kế hệ thống thông gió và làm mát

Đây là tiêu chuẩn cốt lõi của một phòng máy an toàn, đặc biệt là với các dòng máy nén khí trục vít sinh nhiệt cực lớn khi hoạt động.

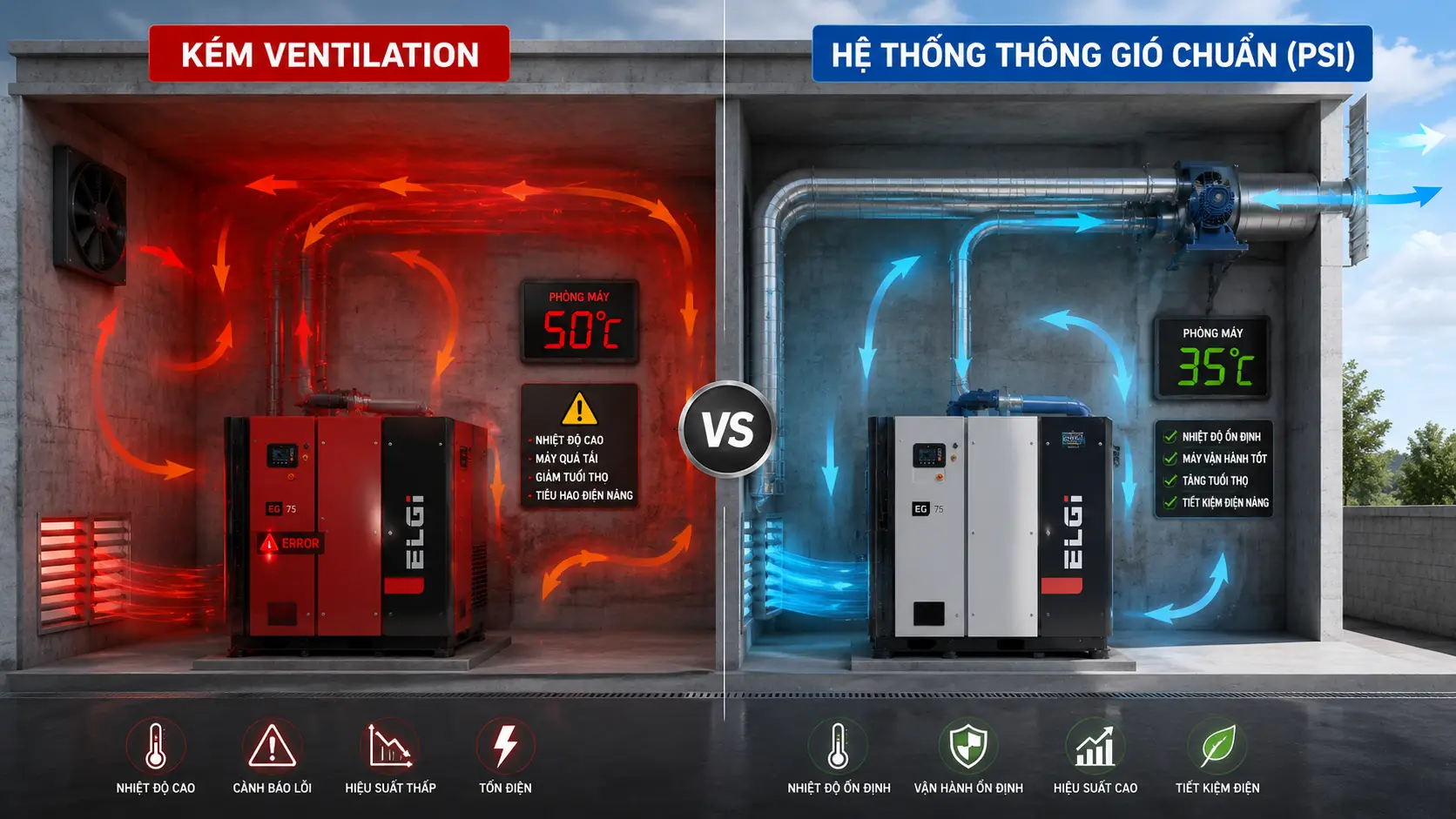

1. Nguyên tắc đối lưu không khí

Cần thiết kế cửa gió vào và cửa gió ra. Cửa gió vào (lấy gió mát) nên đặt ở vị trí thấp nhất có thể. Cửa gió ra (thoát khí nóng) đặt ở vị trí cao nhất, tốt nhất là trên mái hoặc sát trần. Nếu có thể, hãy lắp đặt quạt hút cưỡng bức tại cửa gió ra để tăng hiệu quả tản nhiệt.

2. Thiết kế đường ống gió ra (Ducting)

Với các máy nén khí lớn, luồng khí nóng tản ra từ két làm mát rất mạnh. Anh em bắt buộc phải lắp đặt đường ống dẫn khí nóng này ra thẳng ngoài trời. Tránh tuyệt đối việc xả khí nóng ngược lại vào phòng máy, điều này sẽ tạo thành vòng tuần hoàn nhiệt khí nóng, làm máy báo lỗi nhiệt độ cao và tự ngắt chỉ sau vài phút hoạt động.

Tiêu chuẩn 3: Yêu cầu về nền móng và giảm chấn

Máy nén khí, đặc biệt là dòng pít-tông cũ, rung động rất mạnh. Các dòng máy nén khí công nghiệp hiện đại như máy nén khí trục vít tuy êm hơn nhưng vẫn cần một nền móng vững chắc.

1. Nền bằng phẳng và chịu tải

Nền đặt máy phải được đổ bê tông bằng phẳng, độ dốc không quá 0.5%. Bề mặt phải nhẵn để dễ vệ sinh dầu loang. Nền phải đủ dày để chịu tải trọng của toàn bộ hệ thống (gồm máy nén, bình tích áp, máy sấy khí).

2. Sử dụng đệm giảm chấn

Mặc dù máy đã có chân đế, nhưng tôi khuyên anh em nên lắp thêm các miếng đệm giảm chấn bằng cao su hoặc lò xo dưới chân máy. Việc này giúp giảm 80-90% rung động truyền xuống nền nhà, bảo vệ kết cấu nhà xưởng và giảm tiếng ồn tổng thể.

Tiêu chuẩn 4: Tiêu chuẩn về hệ thống điện và đường ống

Lắp đặt sai hệ thống điện và đường ống là nguyên nhân chính dẫn đến các sự cố cháy nổ hoặc tụt áp trên đường ống.

1. Hệ thống điện an toàn

• Aptomat riêng: Mỗi máy nén khí cần được cấp nguồn qua một Aptomat (MCCB) riêng biệt, không dùng chung với các thiết bị khác.

• Tiết diện dây cáp: Phải lựa chọn tiết diện dây cáp điện phù hợp với công suất máy để tránh tình trạng dây bị nóng, gây sụt áp hoặc chập cháy.

• Nối đất (Grounding): Bắt buộc phải thực hiện nối đất cho vỏ máy để đảm bảo an toàn cho kỹ thuật viên khi có sự cố rò rỉ điện.

2. Tiêu chuẩn đường ống khí nén

• Kích thước ống: Lựa chọn đường ống chính có đường kính đủ lớn để giảm thiểu tình trạng tụt áp (Pressure Drop).

• Độ dốc: Đường ống chính nên được lắp đặt có độ dốc khoảng 1% về phía cuối đường ống, nơi có van xả đáy. Việc này giúp nước ngưng tụ trong khí nén tự chảy về điểm thấp nhất để xả ra ngoài.

• Lấy khí bằng Cổ Ngỗng: Khi trích nguồn khí nén từ đường ống chính xuống máy sản xuất, anh em nên lấy từ phía trên lưng ống uốn xuống (hình cổ ngỗng) để ngăn không cho nước ngưng lỏng chảy vào thiết bị.

Tại PSI Việt Nam, chúng tôi thường khuyên anh em dùng các loại dầu bôi trơn cao cấp gốc PAO (Polyalphaolefin – dầu tổng hợp toàn phần cấu trúc đồng nhất) cho môi trường khắc nghiệt vì chúng có oxidation stability (độ bền oxy hóa – khả năng chống lại sự phản ứng tạo keo cặn) và demulsibility (khả năng tách nước – giúp tách rời nước ngưng tụ) cực tốt, giúp bảo vệ cụm nén trục vít trong môi trường nóng ẩm.

Bảng so sánh: Lắp đặt thủ công vs Lắp đặt chuẩn chuyên gia

Để anh em dễ dàng ra quyết định, tôi lập bảng so sánh 8 tiêu chí quan trọng giữa việc tự ý lắp đặt và việc tuân thủ các tiêu chuẩn lắp đặt máy nén khí:

FAQ: Câu hỏi thường gặp về lắp đặt máy nén khí an toàn

1. Phòng máy nén khí của tôi quá bí, tôi có thể lắp máy lạnh để làm mát không?

Trả lời: Hoàn toàn không nên. Lắp máy lạnh rất tốn điện mà hiệu quả kém do máy nén khí sinh nhiệt liên tục. Giải pháp tốt nhất và rẻ nhất là thiết kế hệ thống đối lưu thông khí cưỡng bức với quạt hút và đường ống gió nóng ra ngoài.

2. Tôi lắp máy sấy khí rồi, có cần thiết phải làm đường ống dốc để xả nước không?

Trả lời: Bắt buộc. Máy sấy khí chỉ xử lý khí nén. Tuy nhiên, nước ngưng lỏng vẫn có thể hình thành trong đường ống chính do sự chênh lệch nhiệt độ. Một đường ống dốc về phía van xả đáy là biện pháp “chốt chặn” cuối cùng bảo vệ thiết bị đầu cuối.

3. Tại sao PSI luôn khuyên phải nối đất cho vỏ máy?

Trả lời: Điều này là bắt buộc. Trong môi trường công nghiệp, rò rỉ điện vỏ là rất phổ biến. Nối đất đảm bảo nếu có rò điện, dòng điện sẽ đi thẳng xuống đất, giúp aptomat nhảy kịp thời và bảo vệ kỹ thuật viên khi họ thao tác.

Lắp đặt phòng máy nén khí công nghiệp đúng tiêu chuẩn an toàn là một khoản đầu tư, không phải là chi phí. Nó bảo vệ cỗ máy trị giá hàng trăm triệu của bạn, đảm bảo an toàn cho nhà xưởng và giúp doanh nghiệp tiết kiệm 20-30% chi phí vận hành hàng tháng. Đừng để một sự cố nhỏ làm dừng toàn bộ dây chuyền sản xuất của bạn.

Nếu anh em đang phân vân về vị trí lắp đặt, chưa biết cách tính toán lưu lượng gió ra sao, hoặc cần một đơn vị tư vấn thiết kế thi công hệ thống đường ống chuyên nghiệp, hãy liên hệ ngay với PSI Việt Nam. Đội ngũ kỹ sư thực chiến hơn 10 năm kinh nghiệm của chúng tôi luôn sẵn sàng khảo sát tại chỗ và đưa ra giải pháp tối ưu, an toàn và tiết kiệm nhất cho doanh nghiệp của bạn!
